ПРОДУКЦИЯ

Конверсия природного газа

Технология предназначена для переработки природного газа в коммерческие продукты: жидкие моторные топлива, спирты, диметиловый эфир и пр. Природный газ при высоких температурах смешивается с диоксидом углерода и водяным паром, образуя синтез-газ (смесь оксида углерода и водорода) — сырьё для технологий органического синтеза (синтез Фишера-Тропша, оксосинтез). Соотношения компонентов на входе подбираются с целью обеспечить требуемое соотношение H2/CO на выходе. Возможности технологии позволяют варьировать этот параметр в широких пределах.


Основные преимущества:

  • Возможность создания малотоннажного производства.
  • Степень конверсии природного газа более 98%.
  • Степень превращения исходных веществ в полезные продукты реакции (селективность) более 98 %.
  • Компактность технологического оборудования.
  • Отсутствие катализатора.
  • Возможность получения требуемого соотношения полезных компонентов продуктов реакции.


Схема конверсии природного газа

схема1 - генератор высокотемпературного потока компонентов;
2 - реакционная камера;
3 - парогенератор;
4 - абсорбер диоксида углерода;
5 - фильтр;
6 - генератор электроэнергии;
7 - теплообменник;
8 - парогенератор;
9 - абсорбер диоксида углерода;
10 - десорбер диоксида углерода.

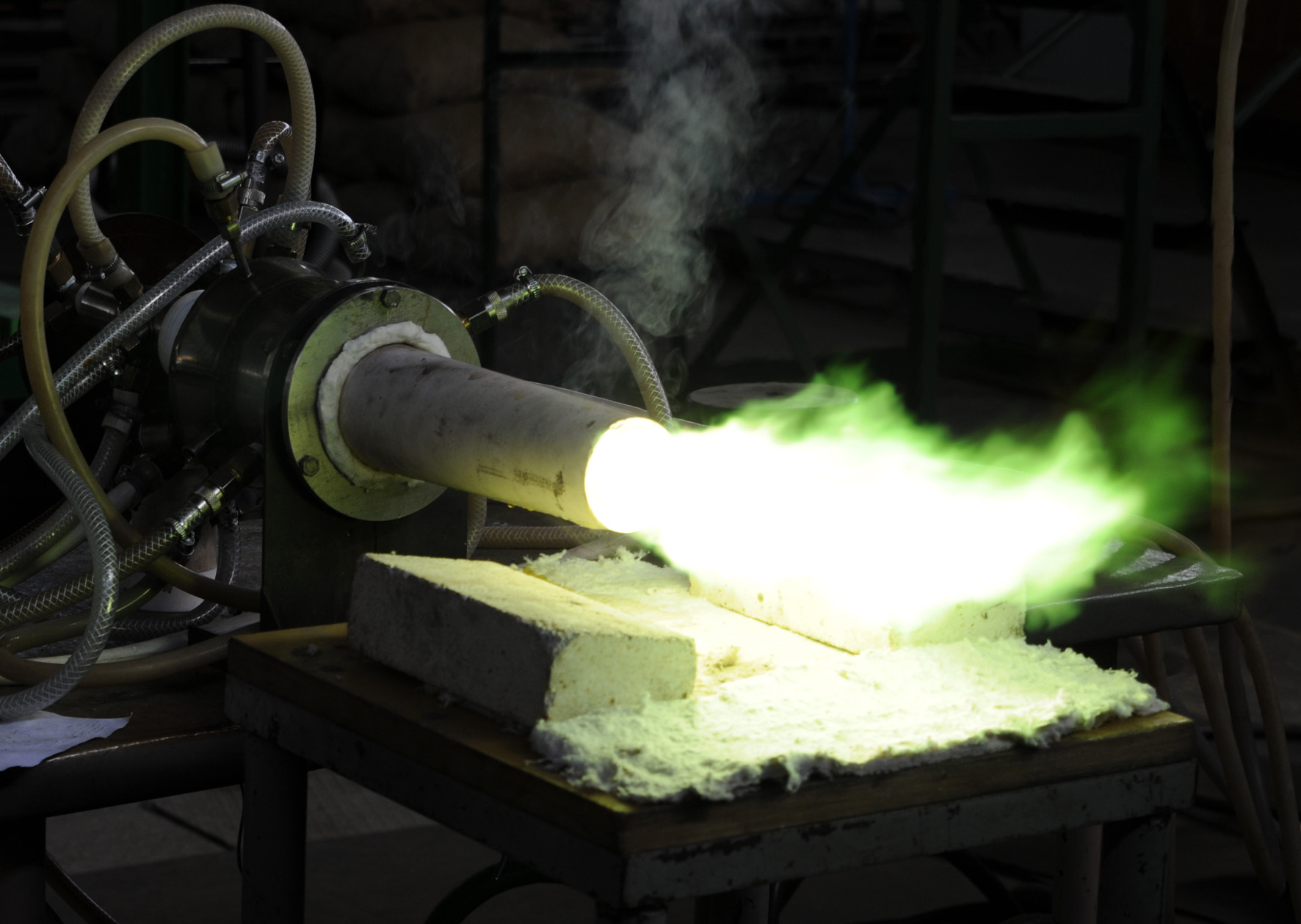

Генератор высокотемпературного потока компонентов

генератор


Сравнение предлагаемой технологии с традиционными методами

Параметры конверсии

Методы конверсии

Парциальное
окисление

ПКМ
на катализаторах

Предлагаемая «CTG»

Смесь

Углекисл.

Вторичное дутьё, кг/кг

O2: 1-1,3

H2O: 0,6-0,7

Н2О – 2,3

CO2 – 0,576

H2O – 0,887

CO2 – 2,75

Температура на выходе, K

850-1100

1200

1500

1500

Затраты энергии на кг метана, кВт∙ч/кг

6,5

6,9

9,0

Выход сухого газа, кг/кг

1,8-2,1

2,12

1,8-2,5

3,75

[H2]/[CO]

1,8-2,24

3,0

1-3

1,0

Теплота сгорания, МДж/кг

23,7

33

27,3

18,9

Степень конверсии, %

95 — 99

75 – 90

95 – 100

95 – 100

Химический КПД, %

81

88

85

82

Предриформинг высших углеводородов

+

+

Гидрирование сераорганических веществ

+ (кат)

+

Очистка от HCN (без реактора водяного сдвига)

+ (воздух)



Минимальная производительность по природному газу — 345 кг/сут.

Минимальная производительность по синтез-газу — 935 кг/сут.

Потребляемая мощность — 500 кВт.


Срок реализации проекта — 18 мес.
