ПРОДУКЦИЯ

СТОЙКИ ОБРАБОТКИ

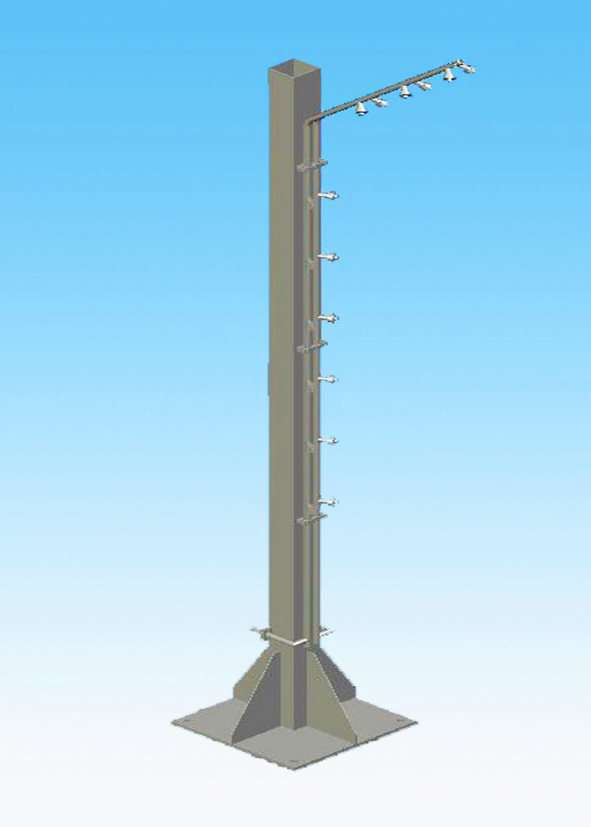

СО-01

Стойки обработки СО-01 предназначены для замачивания, нанесения рабочего раствора и споласкивания наружных поверхностей одноэтажных вагонов железнодорожных пассажирских, моторных электропоездов, метро и локомотивов.

Представляют собой металлическую трубчатую колонну, на которой закреплены два трубопровода подачи рабочего раствора. Конструкция форсуночных узлов предусматривает возможность поворота форсунок от оси крепления к трубопроводу. Верхние две форсунки, предназначенные для нанесения раствора на крыши вагонов, установлены на отдельном питающем трубопроводе и автоматически отключаются при необходимости.

 Технические параметры
СО-01

 Ед. измерения

  Значение

 Габаритные размеры
    высота
мм, не более 5300
 Давление раствора МПа 0,5
 Расход рабочей жидкости м3 2,7
 Количество установленных
 секторных форсунок
шт. 9
 Масса изделия кг 300





СТОЙКИ ОБРАБОТКИ

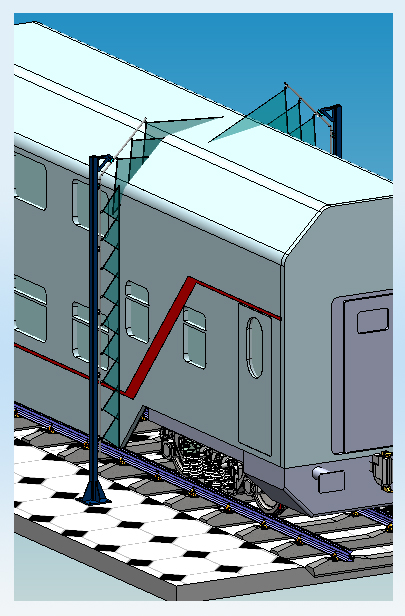

СО-02

Стойки обработки СО-02 предназначены для замачивания, нанесения рабочего раствора и споласкивания наружных поверхностей двухэтажных вагонов железнодорожных пассажирских, моторных электропоездов, метро и локомотивов.

Представляют собой металлическую трубчатую колонну, на которой закреплен один трубопровод подачи рабочего раствора. Конструкция форсуночных узлов предусматривает возможность поворота форсунок от оси крепления к трубопроводу.

 Технические параметры
СО-02

 Ед. измерения

  Значение

 Габаритные размеры
    высота
мм, не более 5300
 Давление раствора МПа 0,5
 Расход рабочей жидкости  м3 2,7
 Количество установленных
 секторных форсунок
 шт. 9
 Масса изделия кг 300











КАСКАД МОЕЧНЫЙ

КМ-01

Каскады моечные КМ-01 предназначены для обмывки подвижного состава железнодорожного транспорта.

Основным элементом данных каскадов является контур моечный «Водопад-1» с расположенными на нем моечными машинками.

Под действием реактивных сил моечная машинка вращается, образуя многоструйный водяной «факел» в виде конуса с настраиваемым телесным углом 60-90 градусов, который эффективно обрабатывает поверхности со сложной геометрией (наружные боковые поверхности, днище, крышу, колесные пары, торцы вагонов и т.п.)

Стекающий после отмывки полувагона загрязненный раствор собирается в технологическом поддоне и направляется на очистку.

 Технические параметры
КМ-01

 Ед. измерения

  Значение

 Габаритные размеры
    длина
    ширина
    высота

мм


6120
2000
6690

 Количество моечных машинок   шт. 14-30
 Рабочее давление моющего раствора    МПа 1,9 - 2,3
 Расход воды м3

до 50
 (при 14 установленных моечных машинках),
до 100
(при установке 30 моечных машинок)

 Масса изделия  кг 1350





КАСКАД ГОРЯЧЕЙ СУШКИ

КГСВПП-01

Каскады горячей сушки КГСВПП-01 предназначены для сдува с внутренних поверхностей железнодорожных полувагонов остаточного водного моющего раствора.

КГСВПП-01 представляют собой систему коммуникационных и распределительных воздуховодов, соединенных с помощью воздушных переходов с калорифером и напорным вентилятором.

КГСВПП-01 состоят из следующих основных частей: рама, вентилятор, калорифер паровой, воздуховод, переход «короб – калорифер», переход «калорифер – вентилятор».

 Технические параметры
КГСВПП-01

 Ед. измерения

  Значение

 Габаритные размеры
    длина
    ширина
    высота

мм


6020
2000
6415

(без учета высоты внутренней
вентиляционной площадки)

 Давление воздуха  МПа 0,0023 - 0,0025
 Расход воздуха м3 11000 - 14500
 Давление теплоносителя МПа до 0,6
 Температура теплоносителя    °С до 160
 Температура воздуха после калорифера   °С до 40
(при начальной температуре 5 °С)
 Установленная мощность электроприводов   кВт 15
 Масса изделия  кг 1150





КАСКАД ГОРЯЧЕЙ СУШКИ

КГСБПП-01

Каскады горячей сушки КГСБПП-01 предназначены для сдува с наружных поверхностей железнодорожных полувагонов остаточного водного моющего раствора.

КГСБПП-01 представляют собой опорную металлическую конструкцию колонны с корпусом обдува и вентиляторами, установленными на своих рамах.

КГСБПП-01 состоят из колонны, вентиляторов, калориферов паровых, вставок гибких, переходов «короб – калорифер», переходов «калорифер-вентилятор» и т.д.

 Технические параметры
КГСБПП-01

 Ед. измерения

  Значение

 Габаритные размеры
    длина
    ширина
    высота

мм


6020
6000
5771

(без учета высоты внутренней
вентиляционной площадки)

 Давление воздуха  МПа 0,0023 - 0,0025
 Расход воздуха м3 11000 - 14500
 Давление теплоносителя МПа до 0,6
 Температура теплоносителя    °С до 160
 Температура воздуха после калорифера   °С до 40
(при начальной температуре 5 °С)
 Установленная мощность электроприводов   кВт 30
 Масса изделия  кг 2450
