УСТАНОВКИ ОБМЫВКИ
ФРОНТАЛЬНЫХ ПОВЕРХНОСТЕЙ
МОДУЛЬНЫЕ

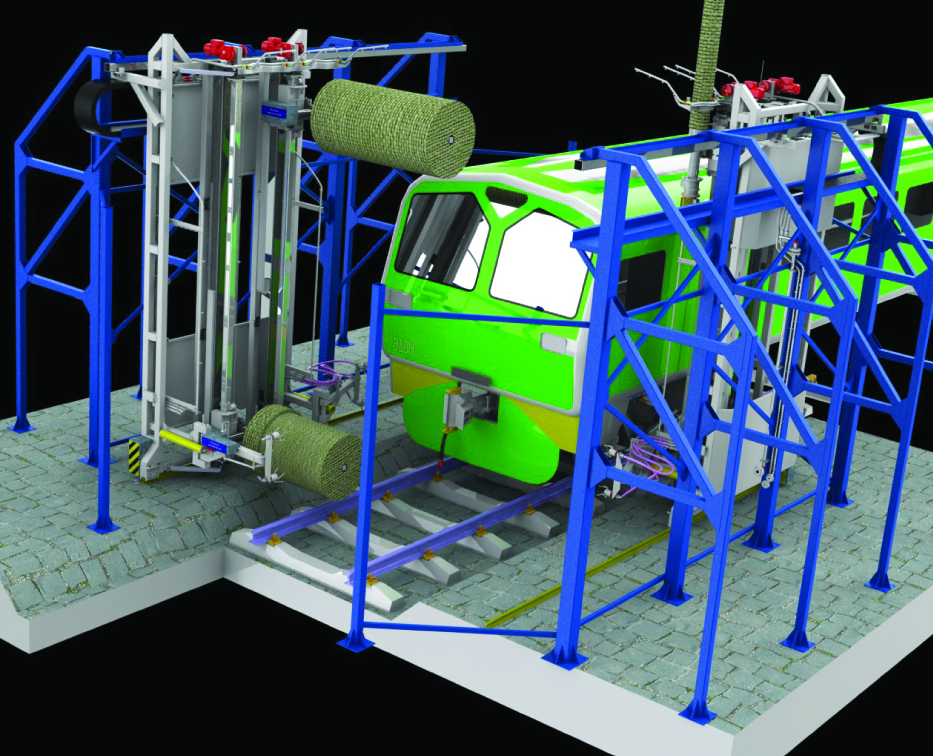

МФПМ-01 и МФПМ-02
Установки МФПМ-01 и МФПМ-02 предназначены для обмывки лицевой и хвостовой поверхностей электропоездов и локомотивов различных модификаций, в том числе со сложными обтекаемыми формами (высокоскоростные поезда).
МФПМ-01 и МФПМ-02 состоят из двух оппозитно расположенных модулей. Модули имеют возможность горизонтально перемещаться независимо друг от друга вдоль железнодорожного пути.
На каждом модуле располагаются два щеточных механизма (с длинной и короткой щеткой соответственно), каждый из которых имеет собственный привод по вертикали, привод наклона и привод вращения щетки.
Дополнительно на модулях могут быть установлены системы обмывки высоким давлением нижней (фартуковой) части локомотивов. Система датчиков системы управления позволяет позиционироваться модулям относительно поезда и создавать необходимое прижатие щеток. Система форсунок позволяет наносить на обрабатываемую поверхность моющее средство, а в зону контакта щеток подавать воду.
В комплекте поставляются опоры верхних направляющих. Также, возможно предусмотреть крепление направляющих на несущих конструкциях здания (цеха мойки).
| Технические параметры | Ед. измерения | МФПМ-01 | МФПМ-02 |
|
Габаритные размеры длина |
мм |
подвижных частей) |
подвижных частей) |
| Ход модулей по горизонтали | мм | 2734 | 4144 |
| Рабочее давление нанесения раствора | МПа | 0,3 - 0,5 | |
| Расход раствора | м3/ч | 0,3 - 1,9 | |
| Рабочее давление подачи воды на щетки | МПа | 0,3 - 1,0 | |
| Расход воды | м3/ч | 2 | |
| Рабочее давление подачи воды на моечные машинки |
МПа | 2,0 - 2,5 | |
| Расход воды | м3/ч | 7 | |
| Установленная электрическая мощность на приводах |
кВт | 14 | |
| Напряжение питания электрического оборудования | В | 380 | |
| Давление сжатого воздуха для питания пневмоцилиндров и клапанов |
МПа | 0,5 - 1,0 | |
| Масса изделия (с опорами направляющей) | кг | 6600 | |
УСТАНОВКИ ОБМЫВКИ
БОКОВЫХ ПОВЕРХНОСТЕЙ
МОДУЛЬНЫЕ

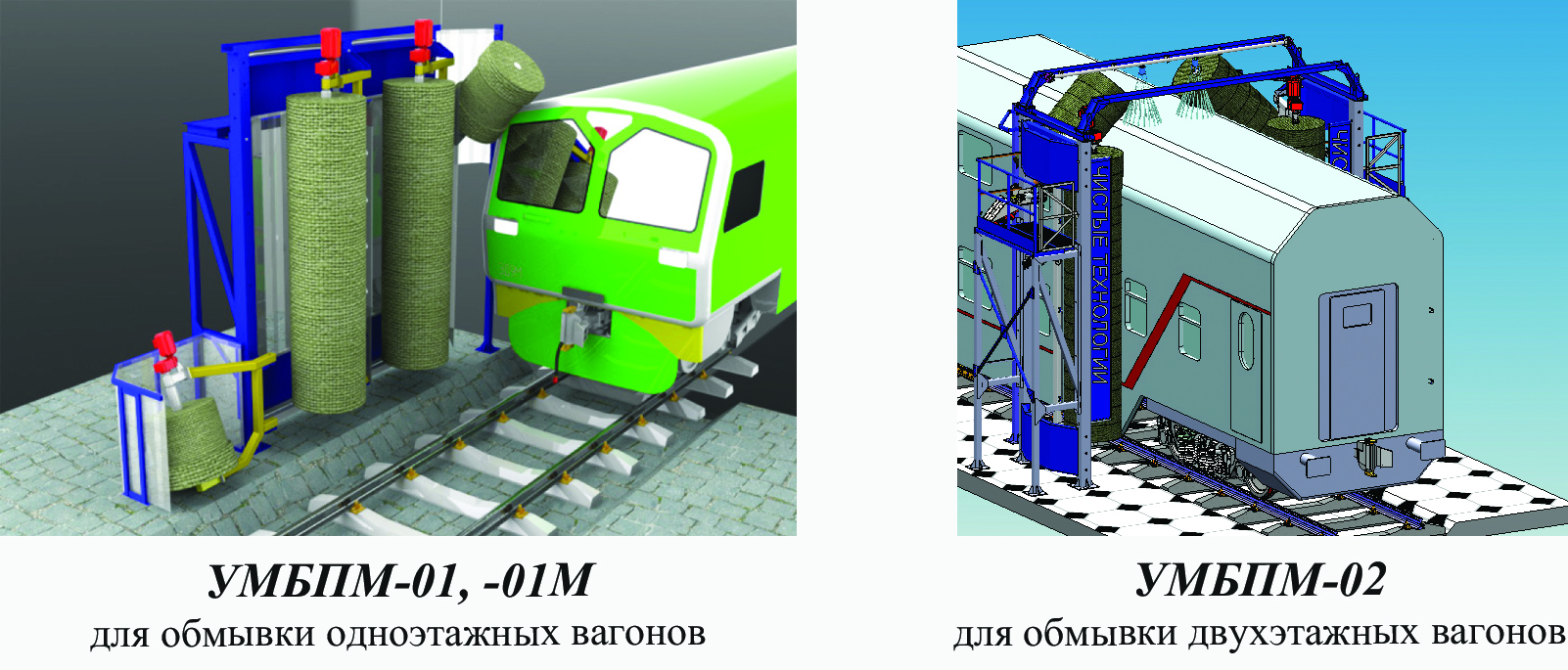

УМБПМ-01, -01М, -02
Предназначены для обмывки наружных боковых поверхностей и скосов крыш.
Установки УМБПМ-01, -01М, -02 состоят из отдельных независимых модулей:
- модуль боковой;
- модуль обмывки верхних скосов;
- модуль обмывки скоса нижнего обтекателя (является дополнительной опцией).
Установки УМБПМ-02 дополнительно оснащены модулем интенсивной обмывки крыш, что позволяет обеспечивать обмывку двухэтажных вагонов.
Каждый модуль имеет свой щеточный и форсуночный узлы. Система форсунок позволяет подавать воду (или моющий раствор) в зону контакта щеток и питается от одной магистрали.
УМБПМ-01 - 1-верхнескосовый + 1 боковой механизмы.
УМБПМ-01М - 1-верхнескосовый + 2 боковых +1 нижнескосовый механизмы.
УМБПМ-02 - 1-верхнескосовый + 1 боковой механизмы +1 обмывки крыши.
| Технические параметры | Ед. измерения | УМБПМ-01 | УМБПМ-01М | УМБПМ-02 |
|
Габаритные размеры: длина |
мм |
3360 |
6880 |
6800 |
| Рабочее давление подачи воды на щетки | МПа | 0,3 | ||
| Расход воды | м3/ч | 3,6 | ||
| Установленная электрическая мощность на приводах |
кВт | 14 | 32,4 | |
| Напряжение питания электрического оборудования | В | 380 | ||
| Давление сжатого воздуха для питания пневмоцилиндров и клапанов |
МПа | 0,5 - 1,0 | ||
| Масса изделия (с опорами направляющей) | кг | 3900 | 6600 | 4100 |
УСТАНОВКИ КОМПЛЕКСНОЙ ОБМЫВКИ
ФРОНТАЛЬНЫХ И БОКОВЫХ ПОВЕРХНОСТЕЙ,
А ТАКЖЕ КРЫШ И ИХ СКОСОВ
ВАГОНОВ МЕТРО

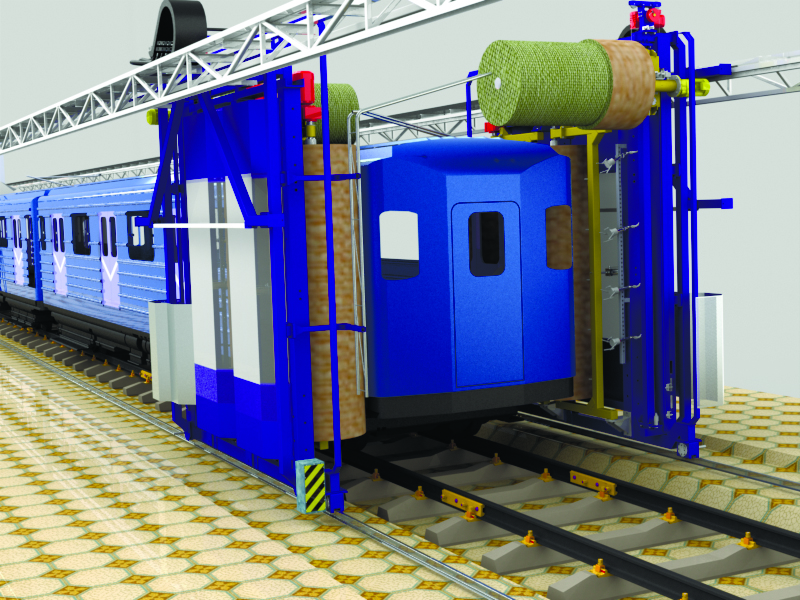

КОПМ-М
Установки комплексной обмывки КОПМ-М предназначены для обмывки фронтальных и боковых поверхностей, крыш и скосов вагонов метро. Удаление загрязнений происходит путем щеточной обработки в ходе движения установки вдоль вагона.
КОПМ-М состоит из двух симметрично расположенных подвижных модулей, включающих в себя приводные вертикальные и консольно-поворотные щеточно-моечные механизмы.
Оборудование для комплексной обмывки КОПМ-М автоматически позиционируется относительно вагона и, действуя согласно заложенной программе и показаниям датчиков положения, производит обмывку фронтальной поверхности головного вагона, затем двигаясь вдоль поезда, осуществляет натирку крыш, включая их скосы и боковых поверхностей вагонов щетками, споласкивание их оборотной водой, финишное споласкивание чистой водой. Заканчивается процесс обмывкой фронтальной поверхности последнего вагона.
| Технические параметры КОПМ-М |
Ед. измерения | Значение |
|
Габаритные размеры: длина |
мм |
4965 |
| Рабочая зона | м | 160 |
| Рабочее давление подачи воды на щетки | МПа | 0,3 |
| Расход воды | м3/ч | 2 |
| Установленная электрическая мощность на приводах |
кВт | 31 |
| Напряжение питания электрического оборудования | В | 380 |
| Давление сжатого воздуха для питания пневмоцилиндров и клапанов |
МПа | 0,5 - 1,0 |
| Масса изделия (с опорами направляющей) | кг | 5500 |
УСТАНОВКИ ОБМЫВКИ
БОКОВЫХ ПОВЕРХНОСТЕЙ И СКОСОВ КРЫШ
ВАГОНОВ МЕТРО

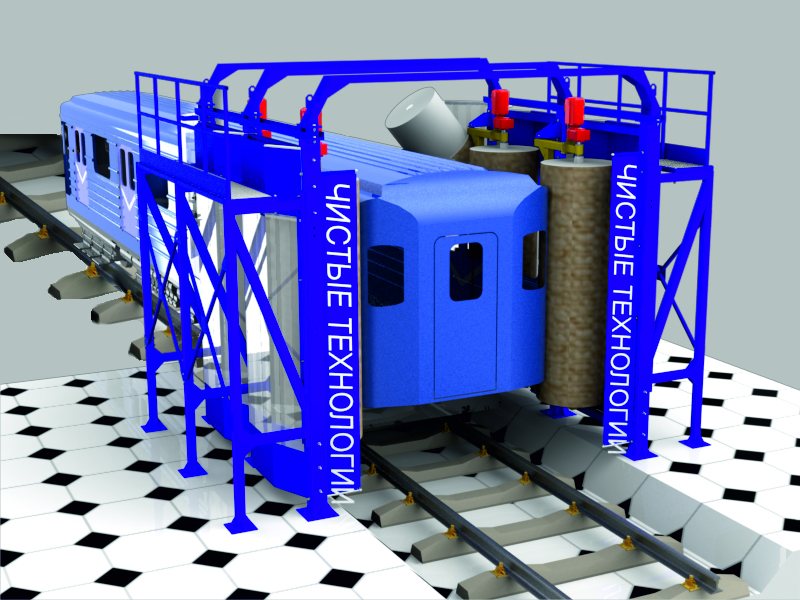

УМБПМ-М
Установки УМБПМ-М предназначены для обмывки боковых поверхностей и скосов крыш вагонов метро. Удаление загрязнений происходит путем щеточной обработки при движении поезда через установку.
УМБПМ-М представляет собой портальный стационарный модуль, включающий в себя оппозитно установленные приводные вертикальные и консольно-поворотные щеточно-моечные механизмы.
Каждый механизм имеет свои щеточный и форсуночный узлы. Система форсунок питается от одной магистрали и позволяет подавать воду в зону контакта щеток.
| Технические параметры УМБПМ-М |
Ед. измерения | Значение |
|
Габаритные размеры: длина |
мм |
4895 |
| Рабочее давление нанесения раствора | МПа | 0,2 |
| Рабочее давление подачи воды на щетки | МПа | 0,3 |
| Расход раствора | м3/ч | 5,3 |
| Расход воды | м3/ч | 0,5 |
| Установленная электрическая мощность на приводах |
кВт | 26,4 |
| Напряжение питания электрического оборудования | В | 380 |
| Давление сжатого воздуха для питания пневмоцилиндров и клапанов |
МПа | 0,4 - 1,0 |
| Масса изделия (с опорами направляющей) | кг | 5800 |
