МОДУЛИ ГОМОГЕНИЗАЦИИ
ТОПЛИВНЫХ ЭМУЛЬСИЙ И СМЕСЕЙ
СЕРИИ МГ

Модули гомогенизации МГ предназначены для подготовки топлив, эмульсий, смесей и/или нефтеостатков.

МГ представляет собой емкостной аппарат, смонтированный на базе 20-ти футового контейнера, в котором расположена емкость, разделенная перегородкой на две секции с системами их подогрева. Модуль оборудован виброкавитационным измельчителем, дополнительными насосами, датчиками уровня, температуры, клапанами и т. д.

В одну из секций закачиваются топлива, эмульсии, смеси и/или нефтеостатки. При помощи виброкавитационного измельчителя ВКИ данные продукты гомогенизируются и перекачиваются во вторую секцию. Получаемая однородная структура топлив, эмульсий и/или смесей исключает мазутные сгустки и водные (линзовые) включения.

В зависимости от исходных требований модуль гомогенизации может быть укомплектован различными по производительности ВКИ, разработанными, запатентованными и внедряемыми CTG.


Предлагаемые CTG технологии и оборудование по подготовке топлив и приготовления топливных смесей для энергетических установок (дизельных, котельных, газотурбинных) рекомендованы Центральным научно-исследовательским и проектно-конструкторским институтом морского флота ЦНИИМФ и Центральным котлотурбинным институтом (ЦКТИ) им. Ползунова.



Информацию о других составляющих комплексов технологического оборудования  Вы можете посмотреть в нашем каталоге >>






МОДУЛИ ГОМОГЕНИЗАЦИИ
МГ-01

Модули гомогенизации МГ-01 предназначены для гомогенизации топлив, эмульсий, смесей и/или нефтеостатков.

МГ-01 представляют собой емкостные аппараты, смонтированные на базе 20-ти футового контейнера, где расположены две емкости объемом по 10 м3 каждая с системами их подогрева, виброкавитационный измельчитель, конденсатоотводчик. Кроме того, модуль оборудован технологическими люками, датчиками уровня,температуры, клапанами, насосами и т. д.



В одну из емкостей закачиваются топлива, эмульсии, смеси и/или нефтеостатки. При помощи виброкавитационного измельчителя ВКИ, входящего в состав модуля, данные продукты гомогенизируются и перекачиваются во вторую емкость. Получаемая однородная структура топлив, эмульсий и/или смесей исключает мазутные сгустки и водные (линзовые) включения.

 Технические параметры   Ед. измерения   Значение
 Габаритные размеры:
    - длина
    - ширина
    - высота
мм


6058
2434
2591

 Материал корпуса  Сталь углеродистая
 Объем емкости гомогенизатора (2 шт.)  м3 10 (каждая)
 Производительность МГ-01, укомплектованного
 виброкавитационным измельчителем ВКИ-3Б
 по мазуту М100
м3 не менее 8
 Расход пара т/ч 0,1
 Установленная электрическая мощность кВт 28,2
 Размер капель получаемой эмульсии мкм 5 - 10
 Масса модуля кг до 6000


В зависимости от исходных требований модуль гомогенизации может быть укомплектован различными по производительности ВКИ.

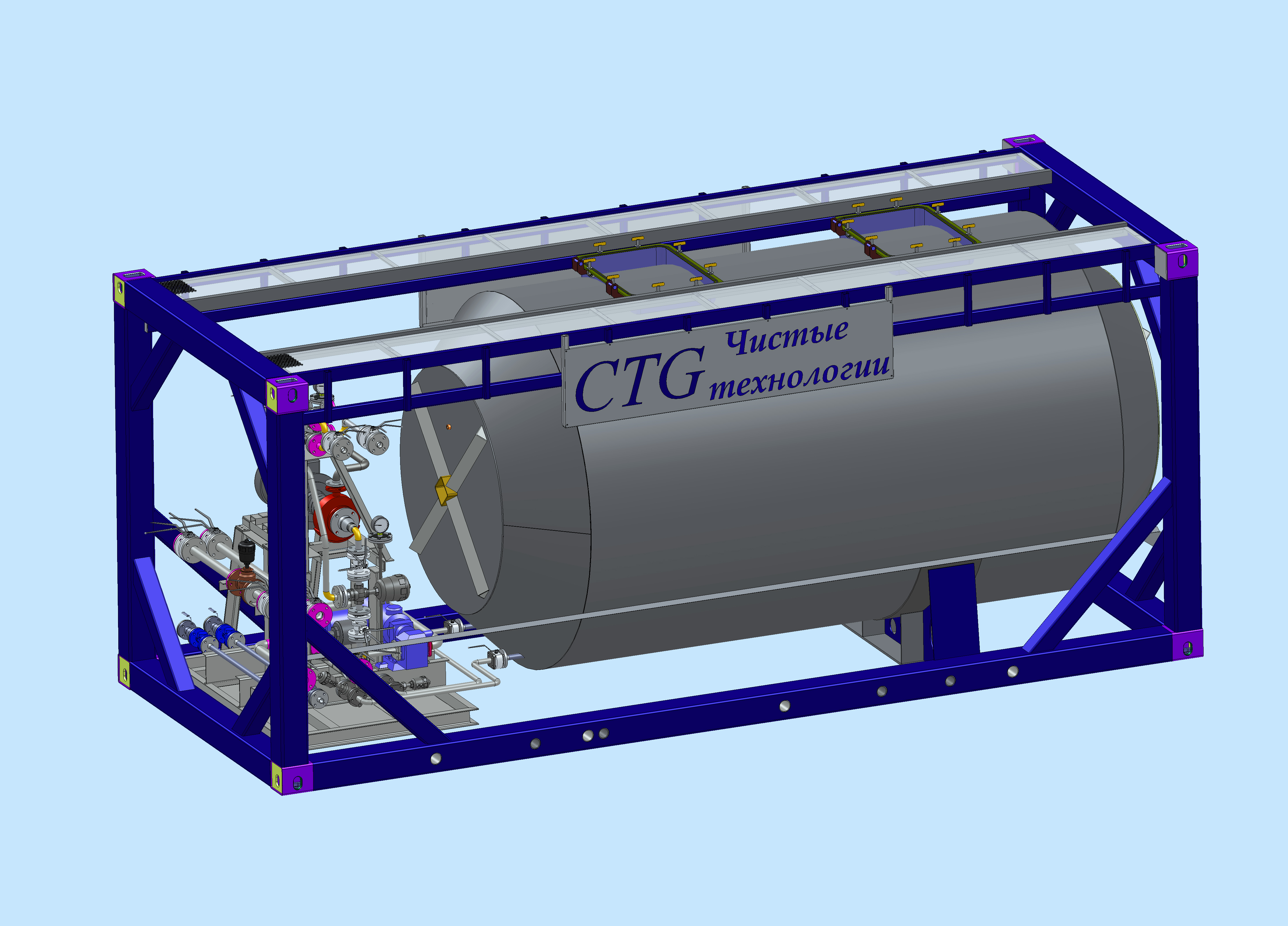

МОДУЛИ ГОМОГЕНИЗАЦИИ
МГ-02-10

Модули гомогенизации МГ-02-10 предназначены для сбора сепарированных смешанных нефтеостатков (СНО) с последующей их гомогенизацией.

Модули МГ-02-10 являются модернизированной версией модулей МГ-01.

МГ-02-10 можно использовать на открытой местности в широком диапазоне температур от -20 до +40 оС, они обладают более высокой степенью эргономичности технического обслуживания модуля по сравнению с их предшественниками.



 Технические параметры   Ед. измерения   Значение
 Габаритные размеры:
    - длина
    - ширина
    - высота
мм


6100
2440
2590

 Материал корпуса  Сталь углеродистая
 Производительность МГ-02-10, укомплектованного
 виброкавитационным измельчителем ВКИ-3Б
 по мазуту М100
м3 не менее 8
 Расход пара т/ч 0,1
 Давление пара МПа 0,4
 Установленная электрическая мощность кВт 20,5
 Размер капель получаемой эмульсии мкм 5 - 10
 Масса модуля кг до 21000
