Технологическое оборудование
для мойки вагонов-цистерн,
танк-контейнеров и автоцистерн
из-под нефтеналивных грузов
МКВО-ЖЦТКАЦнп

совмещенные комплексы



Группа компаний CTG выпускает совмещенные комплексы МКВО-ЖЦТКАЦнп, важное достоинство которых – широкая сфера применения.

Комплексы МКВО-ЖЦТКАЦнп предназначен для очистки и подготовки под налив и/или в ремонт котлов вагонов-цистерн, колб танк-контейнеров и отсеков автоцистерн из-под нефтеналивных грузов в ресурсосберегающем экологически безопасном замкнутом (закрытом) режиме. Все основные системы, определяющие технологические процессы, компактно размещены внутри 20-ти или 40-ка футовых контейнеров. Оптимизированное, сведенное к минимально возможному потребление энергоресурсов существенно облегчает решение задач по обеспечению ими комплекса и также, как и весь комплекс, может быть сведено к мобильному исполнению. В комплексе решены проблемы с накоплением и обезвоживанием образующихся отходов (СНО и нефтешламы), что облегчает их дальнейшую транспортировку и утилизацию.





Совмещенные комплексы оборудования для внутренней промывки цистерн, предлагаемые группой компаний CTG:

не требуют дорогостоящих строительно-монтажных работ на объекте;

обеспечивают экономию энерго- и трудоресурсов;

благодаря замкнутому циклу обеспечивают ресурсосбережение и экологическую безопасность техпроцесса;

допускают возможность быстрого перемещения на другое место с минимальными издержками,
выступая, таким образом, в роли мобильного промывочного комплекса для очистки цистерн;

привлекательны с инвестиционной точки зрения, поскольку окупаются в срок, не превышающий трех лет.



Разработанные и применяемые CTG системы управления
комплексами технологического оборудования

обеспечивают:

поддержание технологических процессов в регламентных режимах;

оперативное управление технологическими процессами,
которые осуществляются с рабочих мест операторов и по месту;

получение объективной информации
обо всех параметрах технологического процесса
(расход энергоресурсов, температуры, давления,
уровня pH и солесодержания, наличия потока жидкости и т.д.);

получение объективной информации о состоянии
приводов устройств и механизмов;

 предотвращение и сигнализацию нештатных ситуаций, аварийных состояний;



встраиваются
в общую систему управления предприятием
или автоматизированное рабочее место (АРМ);

выполняются
(при необходимости) во взрывобезопасном исполнении

и сопровождаются соответствующим пакетом разрешительной
и технической документации.

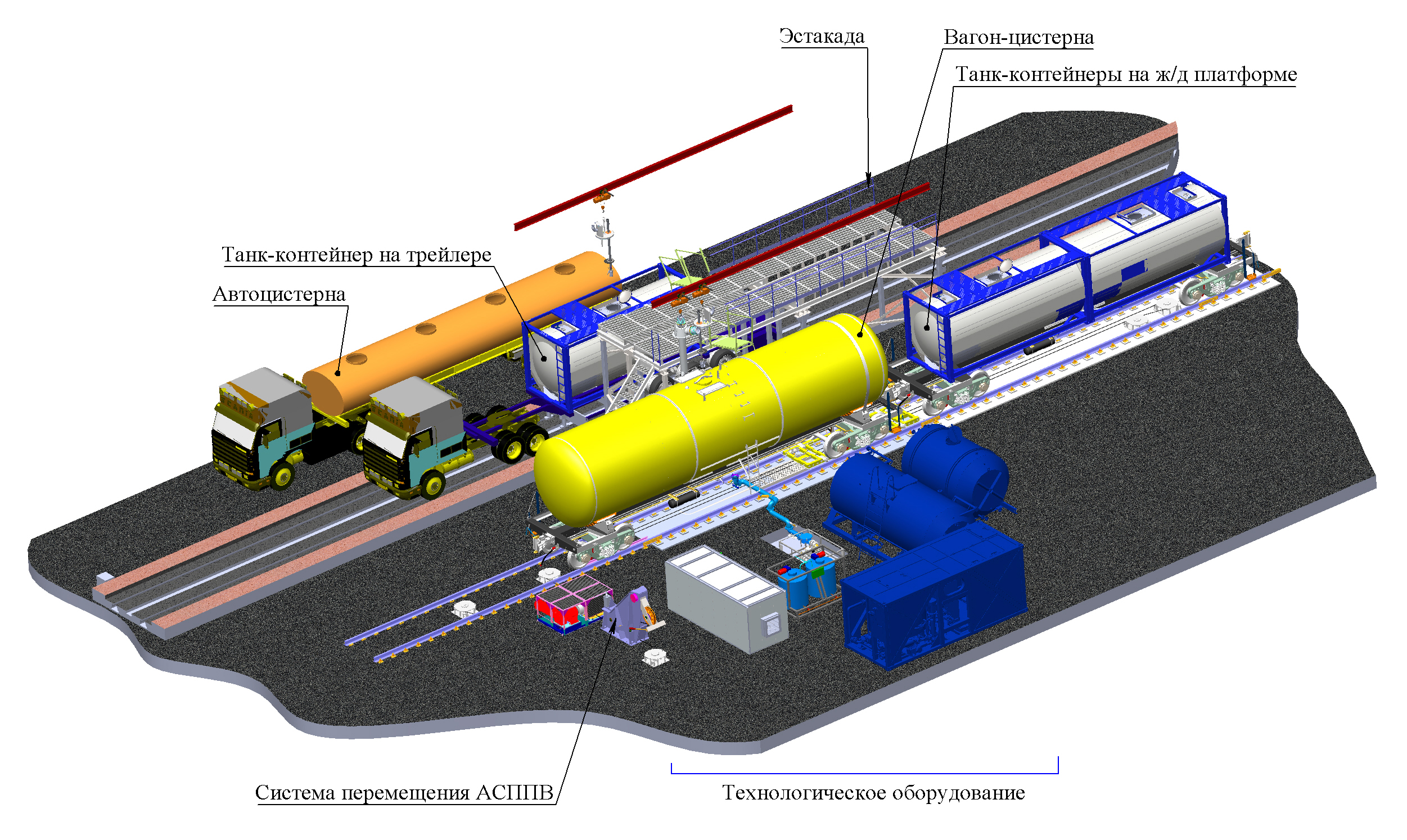

совместная очистка цистерн и танк-контейнеров (ж/д и авто)





Технические параметры Единица измерения Значение
Средняя производительность Цистерны/сутки 20
Кол-во рабочих мест промывальщика шт. 1
Минимально занимаемая площадь м2 30








п/п

Наименование
ресурса

Техническая
характеристика

Источник

Ед. изм.

Расход* ресурса
на вагон-цистерну

Расход* ресурса
на автоцистерну/
танк-контейнер

1

Теплоноситель

Пар или горячая вода

От сетей
предприятия

Гкал

0,23

0,12

2

Электроэнергия

U  3ф  380В

От электросетей
предприятия



кВт*ч



24,00

18,00

3

Вода
производственная

Р=3 кгс/см2

От сетей
предприятия

м3

0,05

0,03

4

Моющее средство
О-БИСМ

ТУ 2389-005-72489136-2007



кг

1,25

1,05



*максимальный показатель для зимнего периода



*максимальный показатель для зимнего периода


п/п

Наименование
ресурса

Техническая
характеристика

Источник

Ед. изм.

Расход* ресурса
на вагон-цистерну

Расход* ресурса
на автоцистерну/
танк-контейнер

1

Теплоноситель

Пар или горячая вода

От сетей
предприятия

Гкал

0,23

0,12

2

Электроэнергия

U  3ф  380В

От электросетей
предприятия



кВт*ч



24,00

18,00

3

Вода
производственная

Р=3 кгс/см2

От сетей
предприятия

м3

0,05

0,03

4

Моющее средство
О-БИСМ

ТУ 2389-005-72489136-2007



кг

1,25

1,05



*максимальный показатель для зимнего периода



Какие проблемы промывочно-пропарочных станций (ППС)
решают промывочно-рециркуляционные станции (ПРС)?





Проблемы ППС



Решения ПРС

на существующих с 60-х годов ППС -
экологическая опасность
, связанная
со значительными выбросами пара
в окружающую среду и отрицательным
воздействием сбросов, загрязнённого
нефтеостатками, парового конденсата
в открытые лотки и отстойники

экологическая безопасность
за счёт отвода и транспортировки
рабочих сред (в том числе моющего раствора,
смешанных нефтеостатков (СНО) и т.п.)
по закрытым трубопроводам и воздуховодам

высокая себестоимость обработки
(очистки) вагона по сравнению
с обработкой (очисткой) на ПРС,
в 2 раза выше

снижение в 2 раза
себестоимости обработки,
высокая рентабельность и
быстрая окупаемость
капитальных вложений

за счёт применения пара
с температурой выше 115 °С,
согласно ФЗ №116,
ППС является опасным
производственным объектом

признаки опасности,
согласно ФЗ №116, отсутствуют,
что неоднократно подтверждено
экспертизами
 промышленной безопасности,
ПРС не является опасным
производственным объектом

на реконструируемых ППС делается
попытка создать закрытые системы
транспортировки рабочих сред,
но сохраняется главная проблема -
высокая энергоёмкость данной технологии;

кроме этого, подача пара через крышки
технологические приведет к постоянному
выходу из строя напорных
трубопроводов и рукавов,
что увеличит эксплуатационные расходы;

невозможность откачки горячей среды, приводит
к необходимости применения закрытых самотечных систем, которые могут забиваться сгустками
отмытых нефтепродуктов,
а также первичных заглубленных отстойников
которые могут являться объектами загрязнения
окружающей среды;

удаление их них всплывших нефтепродуктов
и осевших шламов крайне затруднительно

и влечёт за собой применение ручного труда
и дополнительные расходы

отмывка:
нефтимазутов и других тёмных нефтепродуктов,
не говоря уже о светлых, производится при температурах
не выше 65°С, что подтверждается

более чем 21-но летним опытом эксплуатации
десятков объектов данного профиля;

парафиновстабильных газовых конденсатов
и асфальто-смолопарафинистых отложений – до 85°С;

только высоковязкие битумы и гудроны требуют температур, применяемых, как на ППС, однако
и для них может быть предложена
беспропарочная технология;

температурыприменяемые на ПРС (до 85°С),
не оказывают стремительного разрушительного воздействия на технологические трубопроводы
рукаванасосное оборудование, а загрязнённый
моющий раствор сразу из устройств нижнего слива
направляется в технологическое оборудование
где в автоматическом режиме, без участия человека происходит выделение нефтепродуктов
и шламов, а также их откачка в емкости накопления

весь пар, сконденсированный в воду,
вызывает положительный баланс
и требует сброса стоко в системы канализации;
при этом очистка такой оборотной воды
до норм водоподготовки котельной крайне нецелесообразна с экономической
точки зрения

обеспечивается 100 % замкнутый цикл
регенерации моющего раствора,
требующий только незначительной подпитки

100% пара теряется
после однократного использования
без возможности повторного применения

пар используются как теплоноситель,
100 % конденсата возвращается
в котельную без технологического загрязнения

длительное время подготовки
котлов вагонов-цистерн из-под тёмных
нефтепродуктов с остатками, связанное
с необходимостью прогреть паром
всю толщину остатка

высокое качество обработки поверхностей
при небольших временных затратах,
связанное с оптимальным воздействием
водного раствора моющего средства на остатки,
даже значительные, в т.ч. тёмных нефтепродуктов
и асфальто-смолопарафинистых отложений

после пропарочной технологии
образуются нефтеотходы
с обводнённостью до 50%

получение на выходе смешанных нефтеостатков (СНО)
с малой (до 5%обводненностью
без дополнительного оборудования
и применения реагентов

неоправданно большие площади
занимаемые всей инфраструктурой ППС
(отстойники, песколовушки, сети лотков
и т.д.); необходимость в значительных площадях санитарно-защитной зоны

кратно меньшая площадь
отводимая под инфраструктуру объекта
и санитарно - защитную зону
