МОДУЛИ СЕПАРАЦИОННЫЕ

МС-01-10, 01-20, 01-30, -04, -05

Назначение

Предназначены для обработки загрязненного моющего раствора. Теплоизолируется.


Комплектация

В стандартную комплектацию модулей входят:

  • кассеты сепаратора,
  • датчики КИПиА,
  • системы удаления СНО и шлама,
  • люк-лаз,
  • трапы и лестница,
  • технологические штуцеры,
  • стакан приготовления раствора (для МС-01-10 и МС-05),
  • скиммер (для МС-01-10 и МС-05),
  • форсуночные аппараты для профилактической очистки внутренних поверхностей от налипших отложений (для МС-04).

По желанию заказчика модули могут быть дополнительно укомплектованы загрузочным устройством для загрузки моющего средства.


Краткое описание


Сепарационные модули МС-01-20 входят в состав комплексов внутренней обработки котлов железнодорожных вагонов-цистерн производительностью до 50 единиц в сутки.

Сепарационные модули МС-01-30 входят в состав комплексов внутренней (производительностью до 75 единиц в сутки) и наружной обработки котлов железнодорожных вагонов-цистерн.

Особенностью аппарата МС-04 является секционная трапецеидальной формы конструкция, снабженная крышками и люками для осмотра и обслуживания.

Сепарационные модули серии МС могут быть изготовлены в различных климатических исполнениях.


Основные технические характеристики


Технические параметры

Ед. измерения

 МС-01-10

 МС-01-20

 МС-01-30

 МС-04

МС-05

 Габаритные размеры
    длина
    ширина
    высота (без ограждений)

мм


6295
2300
2618


4100
3100
 1250



5400

1120

1875

 Объем корпуса сепаратора

м3

22

6,8

5

 Рабочая среда

ед. pH

6,5 - 1,2

 Производительность

м3

20

40

60

12 - 15

5

 Установленная электрическая  мощность  (насос откачки СНО)

кВт

1,5

-



1,5

 Материал емкости и кассеты

 сталь углеродистая,
по особому требованию -
  коррозионностойкая 12Х18Н10Т

 Масса изделия

 кг

6450

6400

7100

4000

2200






Сепарационное оборудование
МОДУЛИ СЕПАРАЦИОННЫЕ

МС-01-10, 01-20, 01-30, -04, -05


МС-01-10

МС-01-20

МС-01-30

МС-01-30 в разрезе

МС-05




Сепарационное оборудование

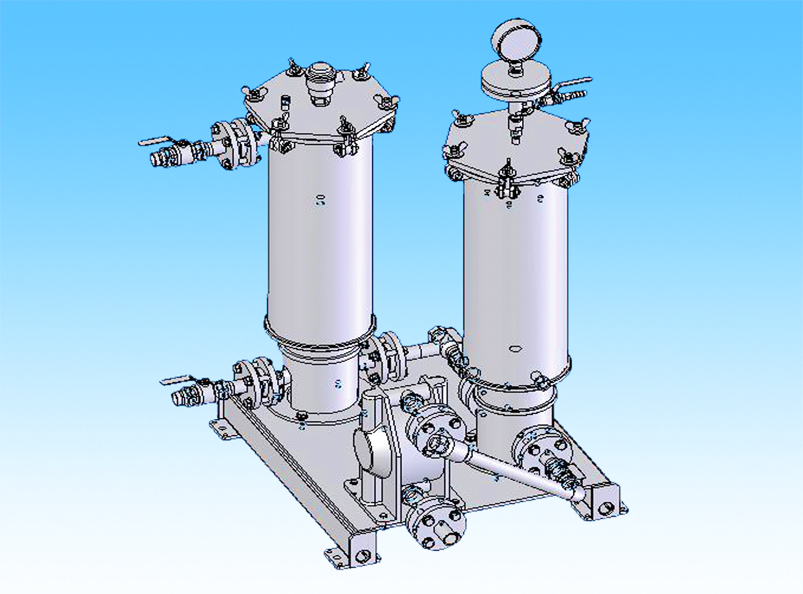

БЛОК СЕПАРАЦИОННЫЙ

БС-01

Предназначен для сепарации загрязненного моющего раствора в составе комплексов внутренней обработки котлов железнодорожных вагонов-цистерн из-под растительных (в пищевых производствах) и минеральных масел.

Высокая эффективность обеспечивается за счет коалесценции и гравитационного разделения.

Сепарационный блок состоит из установленных на раму:

  • предварительного фильтра,
  • коалесцирующего фильтра,
  • насоса.

 Технические параметры

 Ед. измерения

  Значение

 Габаритные размеры
    длина
    ширина
    высота

мм


980
925
1265

 Пропускная способность л/мин (м3/ч) 125 (7,5)
 Максимальный напор мПа 0,8
 Производительность  м3 до 2
 Масса изделия  кг 8600
