КРЫШКИ ТЕХНОЛОГИЧЕСКИЕ

ДЛЯ КОЛБ ТАНК-КОНТЕЙНЕРОВ И ОТСЕКОВ АВТОЦИСТЕРН
ПРОМЫВОЧНЫЕ

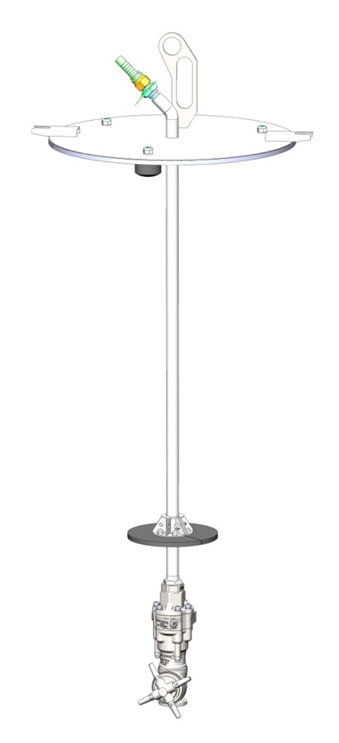

КТ-05-М1







Назначение

Крышки технологические промывочные КТ-05-М1 предназначены для обработки внутренних поверхностей колб танк-контейнеров и отсеков автоцистерн моющим или ополаскивающим растворами.

Крышка состоит из опорного диска с опуском и установленными на нем отражательным диском и одной моечной машинкой.



  Технические параметры      Ед. измерения     Значение
 Проектная производительность
 по воде
м3 4,8
 Диаметр горловины мм 480 - 540
 Условный проход напорного опуска  мм 20

 Заглубление моечной машинки
 в колбу танк-контейнера
 или отсек автоцистерны

мм 1250
 Максимальное давление МПа 16
 Масса изделия кг 18


















КРЫШКИ ТЕХНОЛОГИЧЕСКИЕ

ДЛЯ КОЛБ ТАНК-КОНТЕЙНЕРОВ И ОТСЕКОВ АВТОЦИСТЕРН
ПРОМЫВОЧНЫЕ

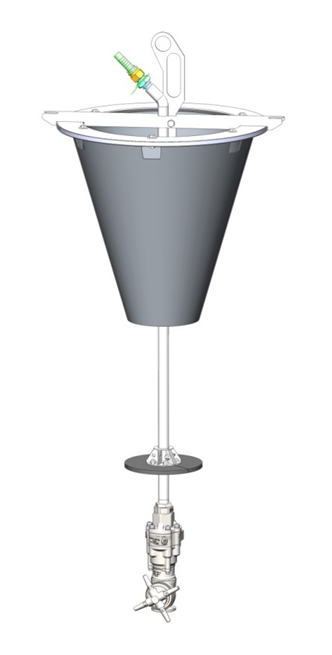

КТ-05-М2







Назначение

Крышки технологические промывочные КТ-05-М2 предназначены для обработки внутренних поверхностей колб танк-контейнеров и отсеков автоцистерн моющим или ополаскивающим растворами.

Крышка состоит из опорного конуса с опуском и установленными на нем отражательным диском и одной моечной машинкой.



  Технические параметры      Ед. измерения     Значение
 Проектная производительность
 по воде
м3 4,8
 Диаметр горловины мм 200 - 540
 Условный проход напорного опуска  мм 20

 Заглубление моечной машинки
 в колбу танк-контейнера
 или отсек автоцистерны

мм 1250
 Максимальное давление МПа 16
 Масса изделия кг 21


























КРЫШКИ ТЕХНОЛОГИЧЕСКИЕ

ДЛЯ КОЛБ ТАНК-КОНТЕЙНЕРОВ И ОТСЕКОВ АВТОЦИСТЕРН
ПРОМЫВОЧНО-ВЕНТИЛЯЦИОННЫЕ

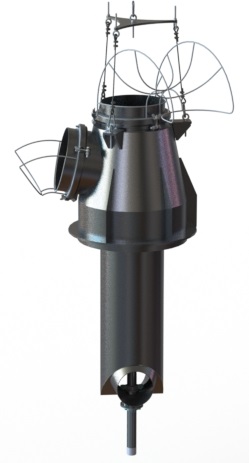

КТПВ





Крышки технологические промывочно-вентиляционные серии КТПВ - это новое поколение технологических крышек с увеличенной пропускной способностью по воздуху.

Назначение

Предназначены для подачи в котел железнодорожного вагона-цистерны специально подготовленного воздуха с целью их принудительной дегазации, сушки и охлаждения.

Крышка КТПВ в специальном исполнении -00 может комплектоваться паровым опуском (исполнение -01) для проведения операции пропаривания или моечной машинкой высокого давления (исполнение -02) для операции промывки.

Конструкция

Крышки технологические соответствуют требованиям Технических регламентов Таможенного союза ТР ТС 003/2011 "О безопасности инфраструктуры железнодорожного транспорта" и ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах, а также защищены Патентами RU2661833 C1(19.07.2018), RU2711166С1 (15.01.2020).



  Технические параметры      Ед. измерения     Значение

 Проектная производительность по воздуху, не менее

м3 5000
 Диаметр входного вентиляционного патрубка мм 315
 Диаметр патрубка для выхода газовоздушной смеси мм 315

 Диаметр горловины люка танк-контейнера и/или автоцистерны

мм 560...615

 Масса изделия:

 - 00
 - 01
 - 02

кг



28
40
38





Применение крышек технологических группы компаний CTG обеспечивает:

выполнение всех технологических операций
одним
 универсальным устройством
без необходимости его перемонтажа
в межоперационном периоде;

необходимую герметичность установки крышки технологической на горловину обрабатываемого отсека автоцистерны или колбы танк-контейнера,
исключающую проливы моющих растворов и вредные испарения, а также даёт возможность применения не только на открытых эстакадах, но и в закрытых цехах;

оптимальное соотношение диаметров входных патрубков с расходами подаваемых
для обработки автоцистерн или танк-контейнеров рабочих сред,
что не достигнуто ни в одной из известных на рынке конструкций аналогов;

доступ к штоку клапана нижнего слива, а также возможность произвести размыв застывших остатков в этой зоне, что позволяет значительно повысить эффективность
и сократить время обработки;

уникальную защиту от перегибов и значительное продление ресурса напорных
и воздушных рукавов (благодаря их оснащению специальными протекторами
в зоне максимальных деформаций).



Монтаж крышек технологических и подвод к ним промывной воды или воздуха
в зависимости от требований, предъявляемых заказчиком, может выполняться при помощи:

а) монтажных приспособлений (крепятся над вагоном),

которые выполнены:

во взрывобезопасном исполнении;

с применением специального монорельса,
который снижает трудоёмкость процесса монтажа;

с применением гидравлического взрывобезопасного и морозостойкого
более лёгкого и компактного по сравнению с электрическим, привода;
использование гидравлического привода также сокращает нагрузки
на строительные конструкции или консольные подвесы;

или

б) магистрали консольно-поворотной (крепится сбоку от вагона),
    которая не требует строительных конструкций и крепится непосредственно к колоннам эстакады.
