Комплексы
технологического оборудования

для обработки (промывки, ополаскивания,
принудительной дегазации, сушки)

внутренних поверхностей
отсеков автоцистерн
из-под различных нефтехимических и химических грузов

КВО-АЦхим





Представленные комплексы предназначены для очистки и подготовки под налив и/или в ремонт отсеков автоцистерн из-под различных нефтехимических и химических грузов.

Данные комплексы позволяют производить обработку из-под широкого спектра грузов, включая ароматические вещества, кислоты, спирты, щелочи, минеральные соединения и пр. Оптимальное сочетание аппаратного оснащения и технологических параметров (температура, расход и давление воды, расход и свойства моющего средства) дают возможность производить качественную очистку поверхностей при минимальном ресурсопотреблении.

Комплексы могут быть различных комплектаций, в зависимости от требуемой производительности, номенклатуры отмываемых веществ и степени автоматизации технологических процессов; могут быть изготовлены как в стационарном, так и в транспортабельном (мобильном) исполнении.

Все основные системы, определяющие технологические процессы, компактно размещены внутри 20-ти, 40-ка и 45-ти футовых контейнеров.

Основные комплектации комплекса:

  • базовая (комплект основного оборудования, обеспечивающего операции обработки),
  • оптимальная с модульной системой оборотного водоснабжения и водоподготовки (при отсутствии на объекте ЛОС или канализации),
  • расширенная с модульной системой оборотного водоснабжения и водоподготовки и модулями откачки и накопления остатков (при значительных остатках продукта в автоцистернах и отсутствии на объекте ЛОС или канализации).

Кроме представленных выше основных комплектаций, конструкция комплекса может быть оптимизирована под конкретное техническое задание, для решения специфических или более узких задач.

При необходимости, в состав комплекса также может быть включено вспомогательное оборудование, обеспечивающее автономность работы (дизельный электрогенератор и водонагревающая установка для обеспечения комплекса теплоносителем) и бытовое помещение для персонала.





качественная очистка поверхностей;
сведённое к минимуму потребление ресурсов;
компактные размеры;
высокий уровень механизации и автоматизации процессов,
позволяющие сделать технологические процессы
максимально безопасными для персонала и окружающей среды.



Транспортабельное исполнение комплекса обладает
следующими безусловными преимуществами:

  • значительным сокращением сроков и стоимости
         строительства/реконструкции объектов данного назначения;
  • возможностью, при необходимости, в кратчайшие сроки
         демонтировать оборудование и переместить его в необходимое место;
  • отсутствием налогов на имущество (технологическое оборудование).

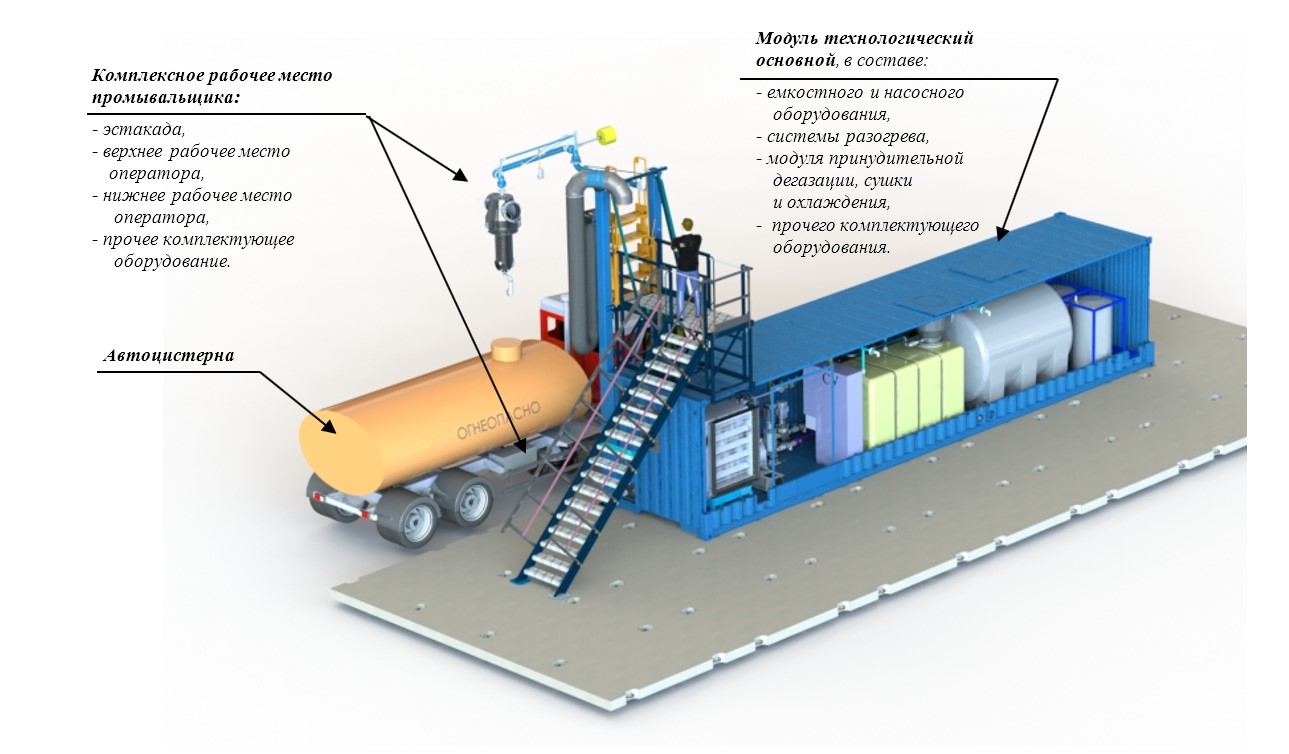

Комплекс в базовой комплектации

Для обеспечения операций обработки (промывки, ополаскивания, принудительной дегазации и сушки) внутренних поверхностей автоцистерн достаточно базовой комплектации комплекса.
В таком случае откачка загрязненных промывных растворов и ополаскивающей воды может производиться в существующую на объекте промышленную канализацию или в накопительные емкости для последующей утилизации.

Базовая комплектация  -  комплект основного оборудования, включающий:

  • комплексное рабочее место оператора, обеспечивающее непосредственно доступ промывальщиков к верхним и нижним люкам (клапанам) обрабатываемых автоцистерн;
  • модуль технологический основной, обеспечивающий все процессы обработки (промывку, ополаскивание, принудительную дегазацию и сушку) загрязненных поверхностей.

Комплексное рабочее место оператора включает в себя верхнее рабочее место, оснащенное специальными крышками технологическими с моечными машинками, и нижнее рабочее место, оснащенное герметичными системами отвода загрязнённого моющего раствора или воды.

Модуль технологический основной включает в себя оборудование для подготовки и подачи промывной воды и воздуха (для процессов промывки, принудительной дегазации, сушки и охлаждения), насосное оборудование для откачки загрязненной промывной воды из обрабатываемой автоцистерны, а также шкаф управления комплексом.

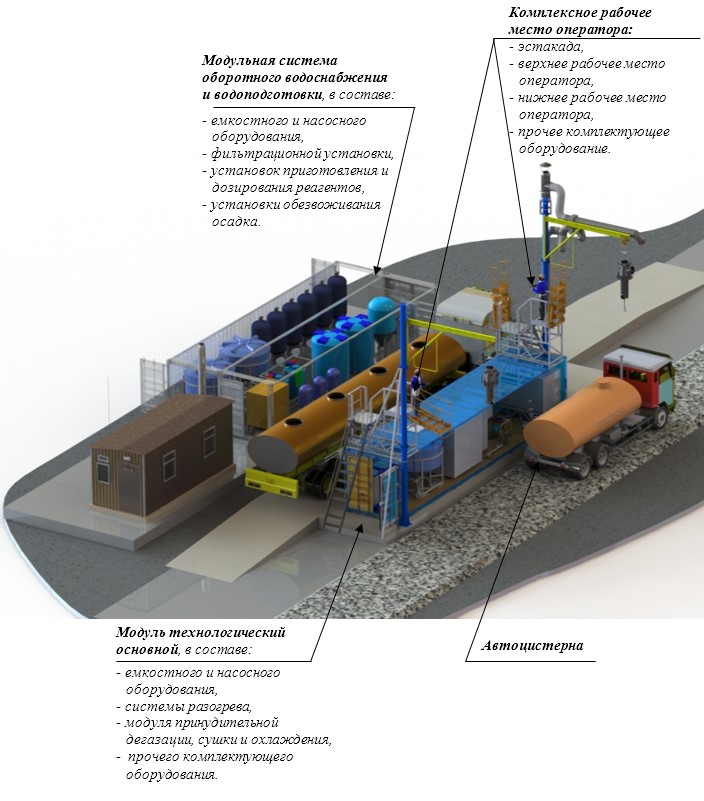

Комплекс в оптимальной комплектации

При отсутствии на объекте промышленной канализации или возможности утилизации загрязненной промывной воды наилучший вариант - оптимальная комплектация,
которая кроме комплекта основного оборудования включает в себя дополнительное оборудование, обеспечивающее работу комплекса в замкнутом ресурсосберегающем экологически безопасном режиме.

В состав комплекса оптимальной комплектации входят:

  • комплексное рабочее место оператора, обеспечивающее непосредственно доступ промывальщиков
         к верхним и нижним люкам (клапанам) обрабатываемых транспортных средств;
  • модуль технологический основной, включающий в себя оборудование для обеспечения комплексной обработки
         (промывки, ополаскивания, принудительной дегазации и сушки) загрязненных поверхностей;
  • модульная система оборотного водоснабжения и водоподготовки (МСОВ-ВО) предназначенная для подготовки,
         очистки моющего раствора и ополаскивающей воды с целью использования их в рециркуляционном экологически безопасном режиме.

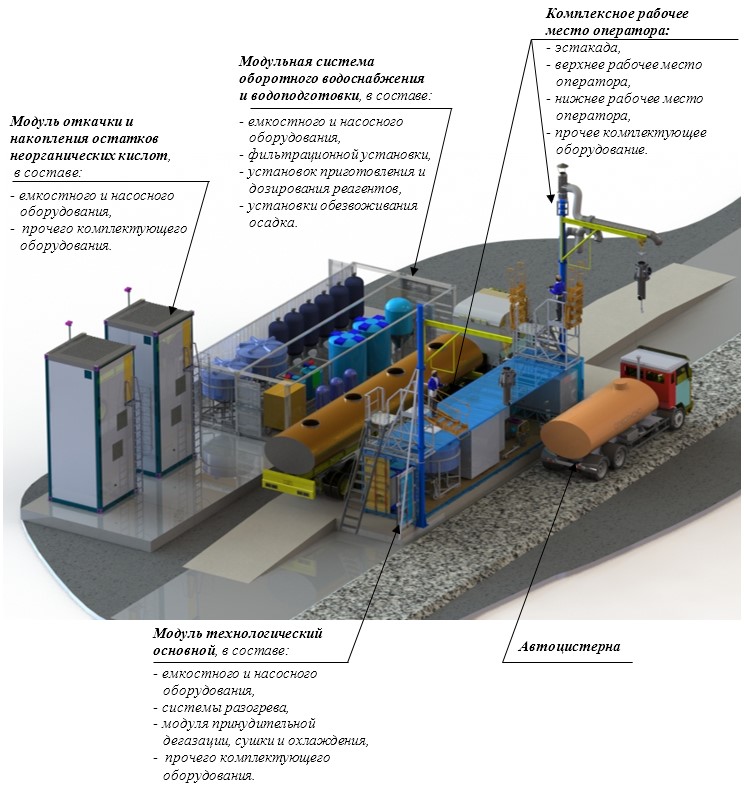

Комплекс в расширенной комплектации

При необходимости производить обработку автоцистерн со значительными остатками (более 30 л в колбе), появляется необходимость их предварительной откачки.
В таком случае предлагается расширенная комплектация комплекса, включающая в себя оборудование для сбора загрязненных промывных вод.

В состав комплекса расширенной  комплектации входят:

  • комплексное рабочее место оператора, обеспечивающее непосредственно доступ промывальщиков
         к верхним и нижним люкам (клапанам) обрабатываемых транспортных средств;
  • модуль технологический основной, включающий в себя оборудование для обеспечения комплексной обработки
         (промывки, ополаскивания, принудительной дегазации и сушки) загрязненных поверхностей;
  • модульная система оборотного водоснабжения и водоподготовки,предназначенная для подготовки,
         очистки моющего раствора и ополаскивающей воды с целью использования их в рециркуляционном экологически безопасном режиме;
  • модуль (модули) откачки и накопления остатков, предназначены для предварительной откачки остатков перевозимого груза,
         с целью минимизации их поступления в модульную систему оборотного водоснабжения и водоподготовки).



Количество модулей откачки и накопления остатков зависит от перечня и свойств грузов, из-под которых производится обработка.
Подбираются они таким образом, чтобы откачиваемые продукты при попадании в модуль, смешиваясь, не образовывали опасных соединений или бурных реакций взаимодействия.



Окончательный состав комплекса, его исполнение и выбор материалов зависят от целого ряда параметров, в т.ч. свойств отмываемых продуктов и условий эксплуатации.



При необходимости, в состав комплекса также может быть включено вспомогательное оборудование, обеспечивающее автономность работы
(дизельный электрогенератор и водонагревающая установка для обеспечения комплекса теплоносителем) и бытовое помещение для персонала.



ТКВО-АЦхим - комплекс в базовой комплектации



ТКВО-АЦхим+МСОВ - комплекс в оптимальной комплектации



ТКВО-АЦхим(ост)+МСОВ - комплекс в расширенной комплектации





п/п

Технические параметры

Ед. измерения

Значение

ТКВОхим-20
(базовый)

ТКВОхим-20+МСОВ
(оптимальный)

ТКВОхим(ост)+МСОВ
(расширенный)

1

Средняя производительность

Цистерны/сутки

20-25

20

20

2

Кол-во рабочих мест промывальщика

шт.

1

1

1

3

Установленная электрическая
мощность

кВт

23

30

30

4

Установленная тепловая мощность

Гкал

0,5-0,7

0,5-0,7

0,55-0,75

5

Потребление воды

м3

3,0-6,0

0,1

0,1

6

Водоотведение

м3

3,0-6,0

0

0

7

Минимально занимаемая площадь

м2

30

95

110
